کنترلر مرکزی vManage

کنترلر vManage نقش اساسی را در راه کار Cisco SD-WAN ایفا می کند، این نود به صورت ماشین مجازی (Virtual Machine) بوده و سیستم عامل Viptela OS بر روی آن اجرا می شود.

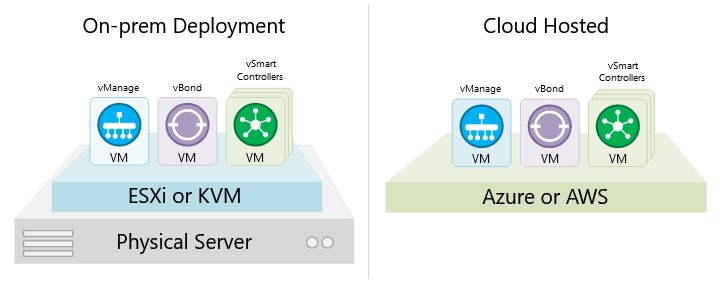

کنترلر vManage را می توان به صورت ماشین مجازی بر روی بسترهای ESXi و KVM پیاده سازی کرد (در مدل پیاده سازی On-Premises). همچنین در صورت تمایل می توان آن را بر روی زیرساخت های ابری همچون AWS و Azure ارائه داد.

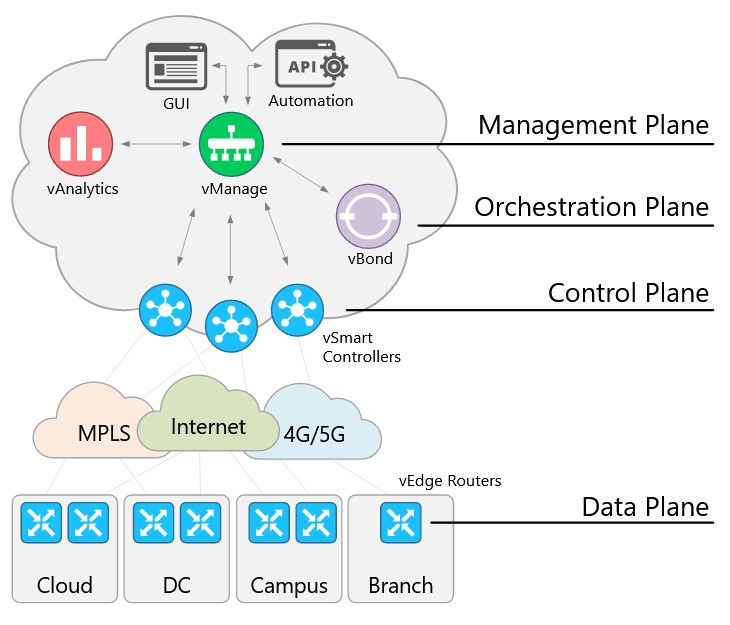

این نود وظیفه Management Plane را بر عهده داشته و با ارائه محیط گرافیکی تحت وب امکانات مدیریتی (Management) و پایشی (Monitoring) را به ارمغان می آورد.

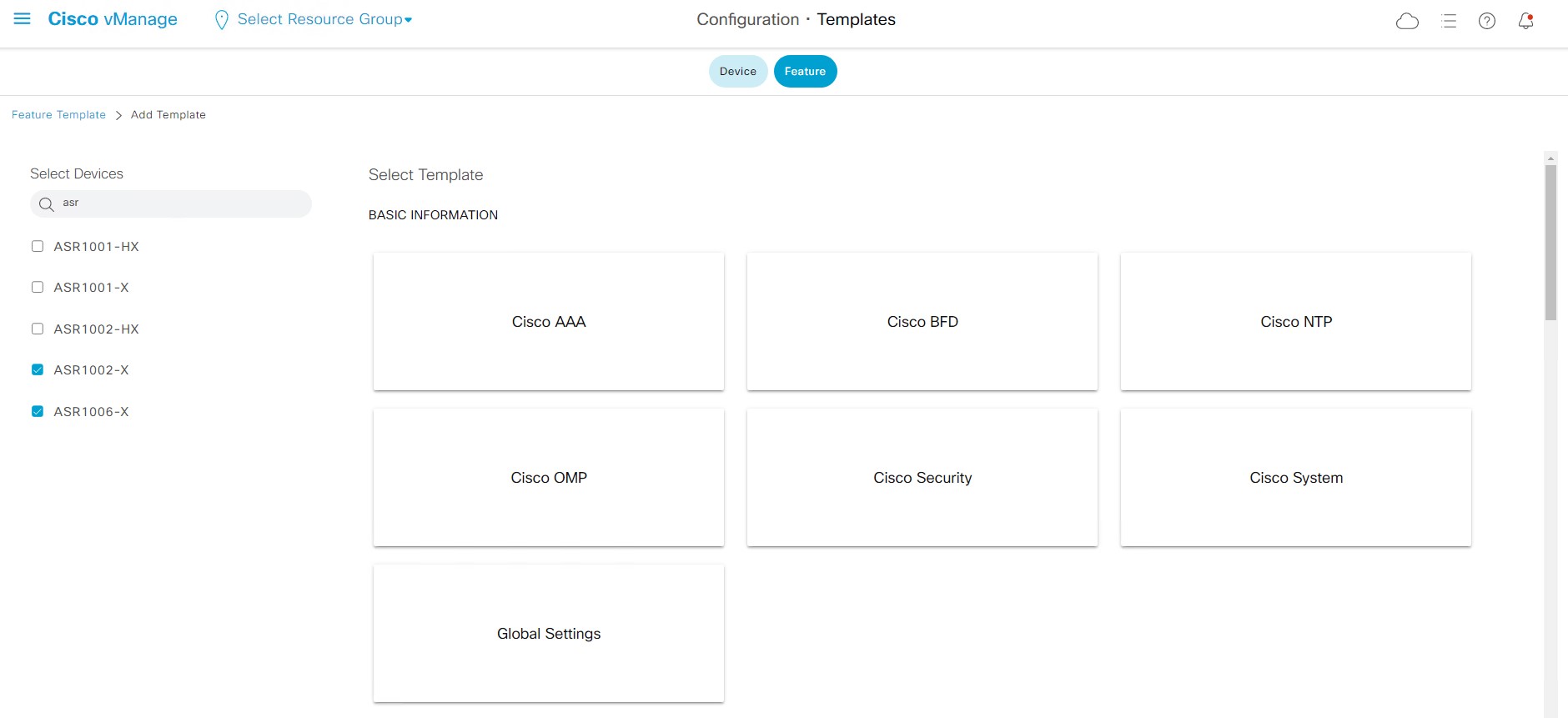

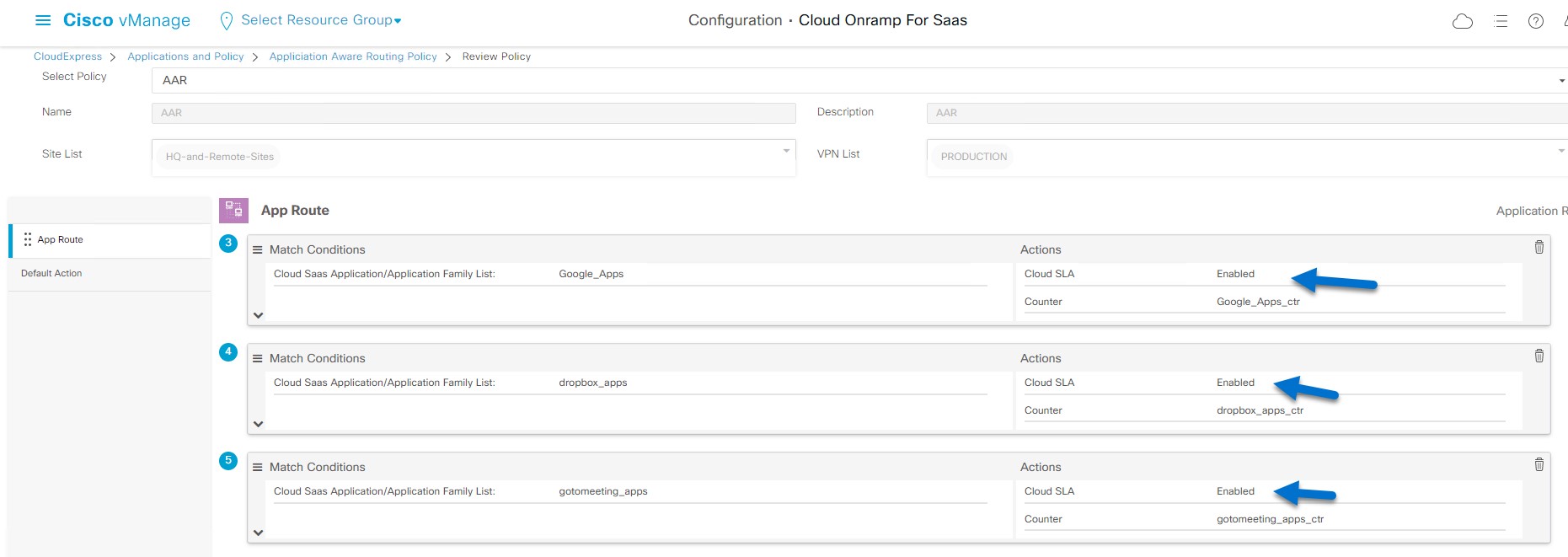

تمامی تنظیمات سیستم (شامل نودهای کنترلی و روترهای لبه شبکه) به صورت یکپارچه توسط vManage با استفاده از NETCONF انجام می گیرد، در واقع این نود عمل Automation را اجرا کرده و تنظیمات انجام شده در Web-Based GUI را به نودهای SD-WAN منتقل می کند.

ویژگی متمرکز مدیریتی این کنترلر Single Pane of Glass نام دارد، به عبارتی شما پنجره ای واحد برای مدیریت کل سیستم خواهید داشت.

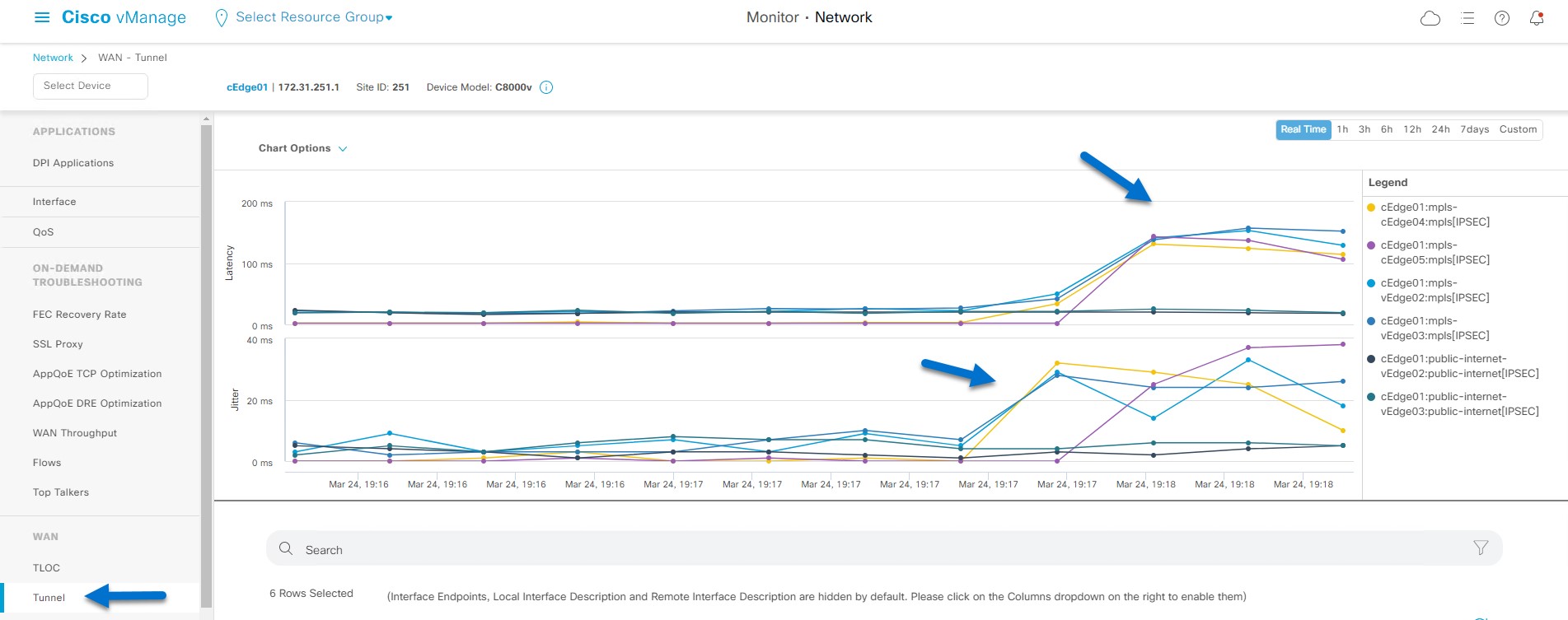

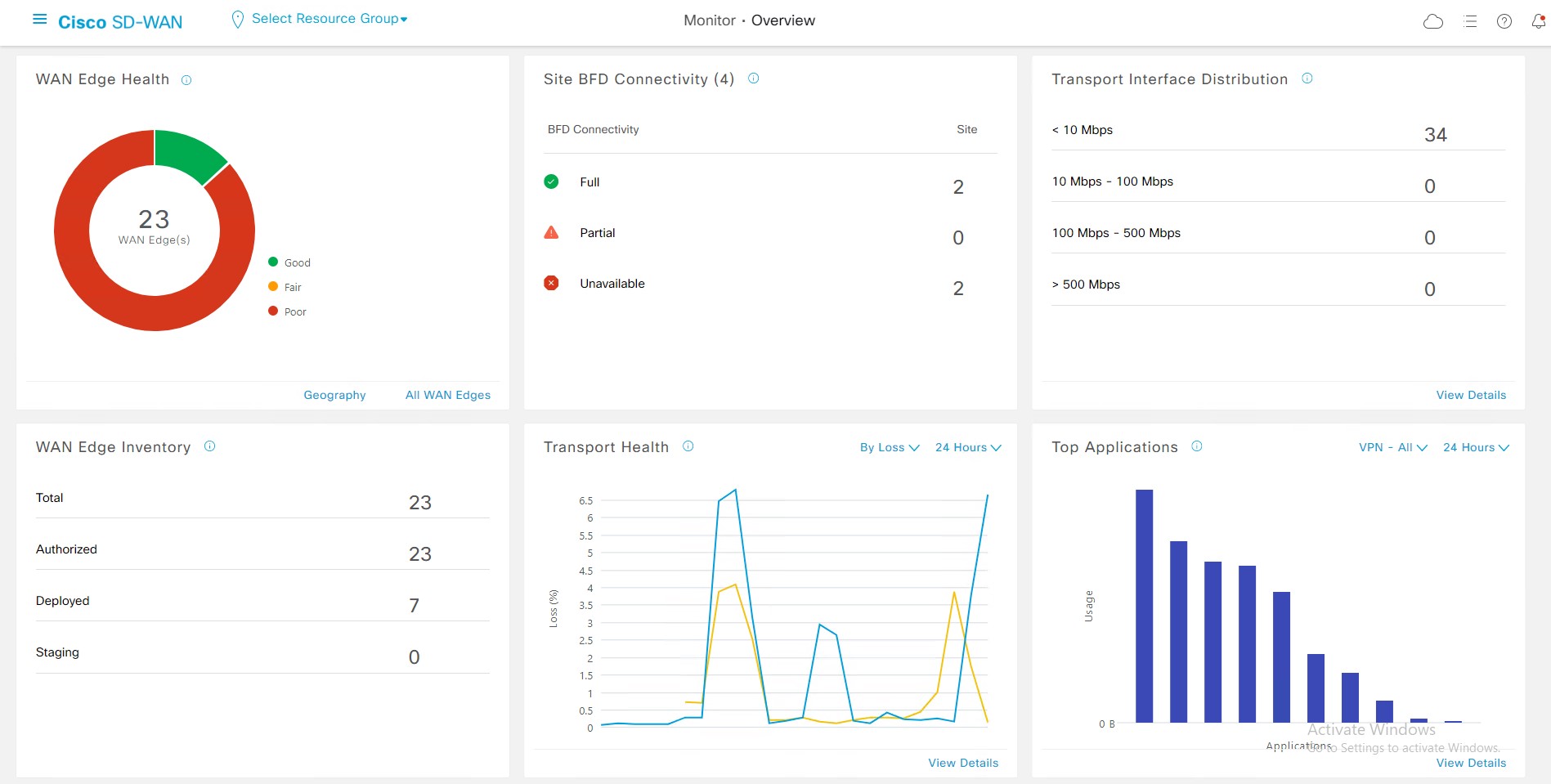

علاوه بر موارد ذکر شده، این نود یک NMS (Network Management System) بوده که داده های مربوط به مانیتورینگ اجزای سیستم را دریافت و پردازش می کند، داده هایی از قبیل Syslog ،SNMP و NetFlow، سپس آن ها را در قالب گزارشاتی گرافیکی (نمودار، جدول و...) به کاربر ارائه می دهد.

همان طور که اشاره شد می توان vManage را به صورت ماشین مجازی پیاده سازی کرده و این ویژگی به کاربر اجازه می دهد تا از آن به صورت دوره ای Snapshot تهیه کند (به عنوان Backup و یا Snapshot قبل از تغییرات عمده).

پیشنهادات سیسکو در مورد پیاده سازی vManage در مقیاس های متفاوت

• مقیاس کوچک: پیاده سازی به صورت تکی (یک عدد vManage) به همراه تهیه Snapshot روزانه و یا قبل از تغییرات عمده

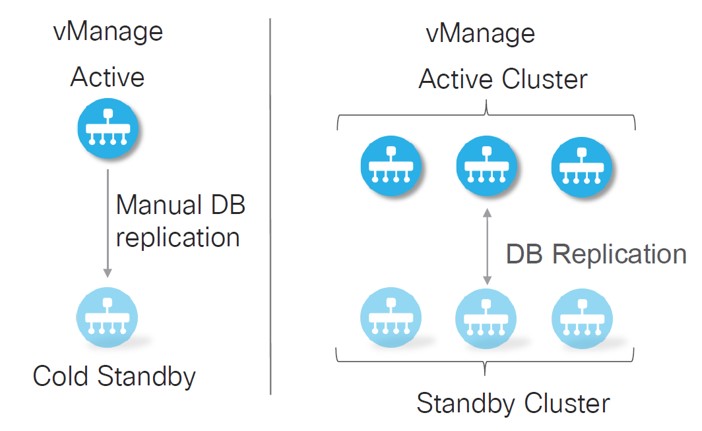

• مقیاس متوسط: 2 عدد vManage (یک Primary و یک Backup به صورت Standby)

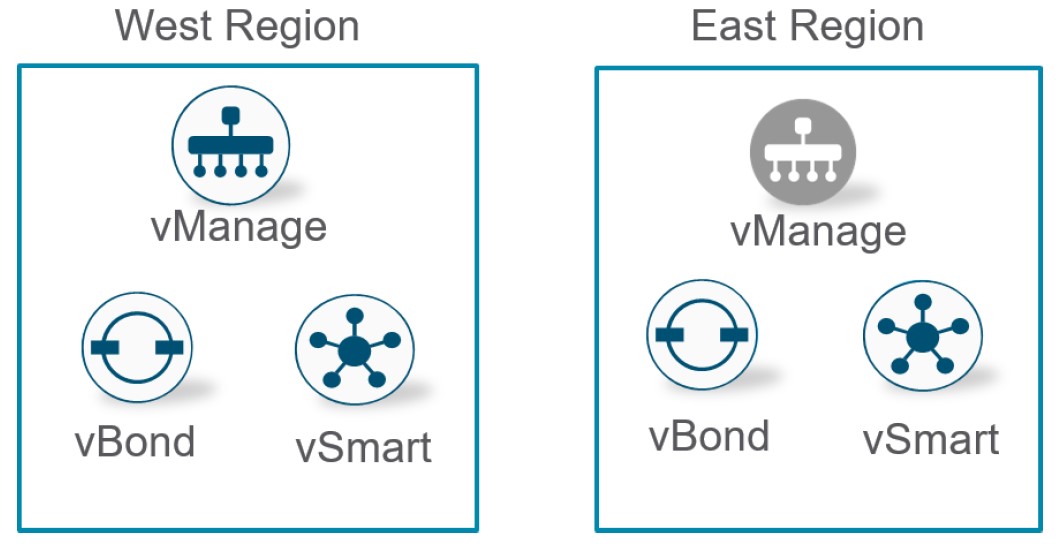

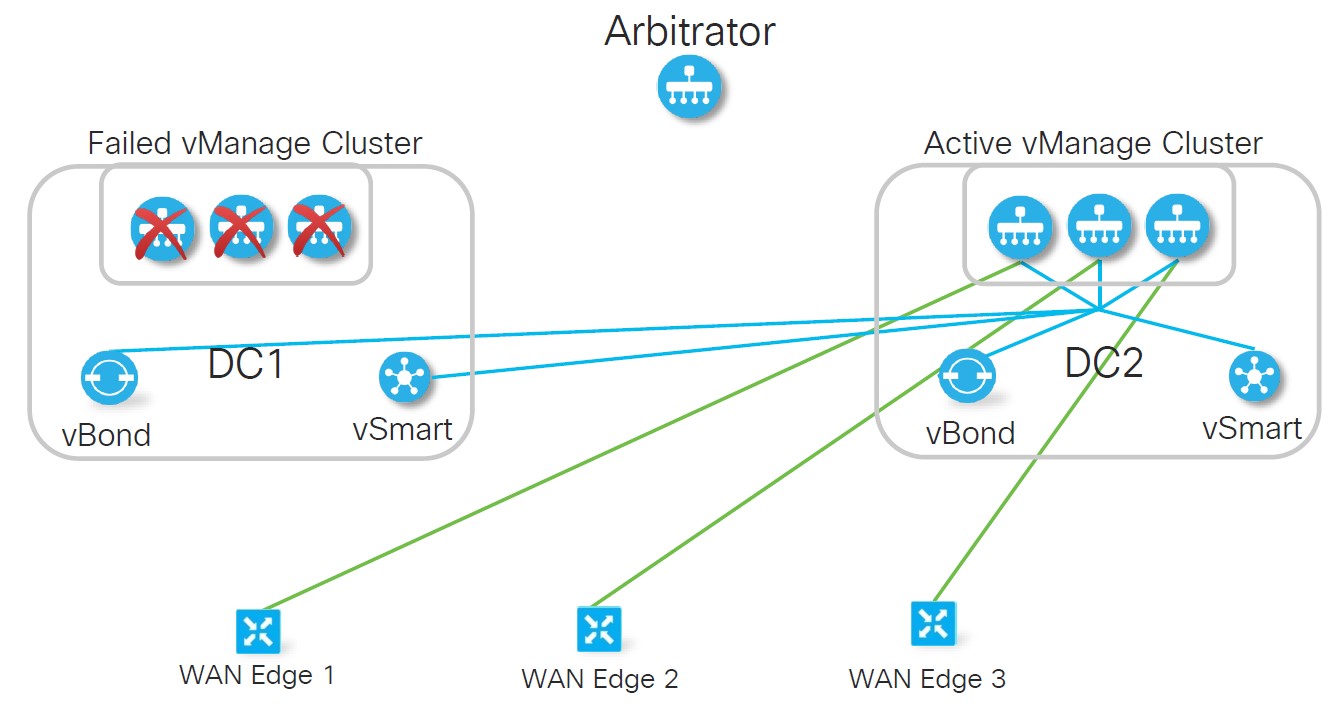

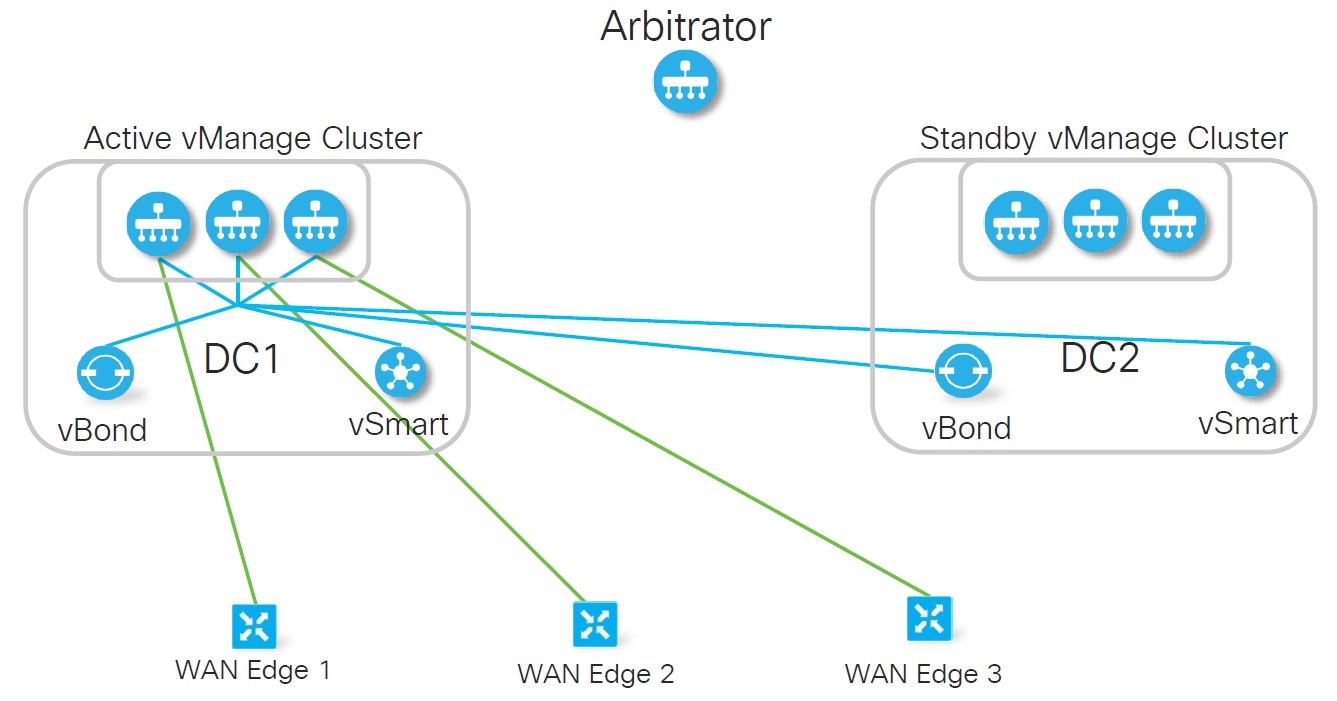

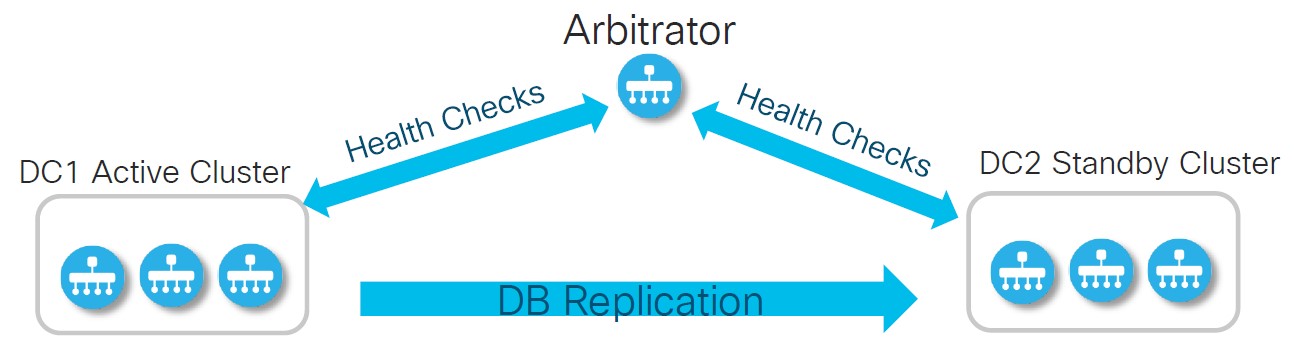

• مقیاس بزرگ: 1 عدد کلاستر vManage (شامل 3 یا 5 نود) و یا 2 عدد کلاستر به صورت Active و Standby به همراه نود میانی Arbitrator

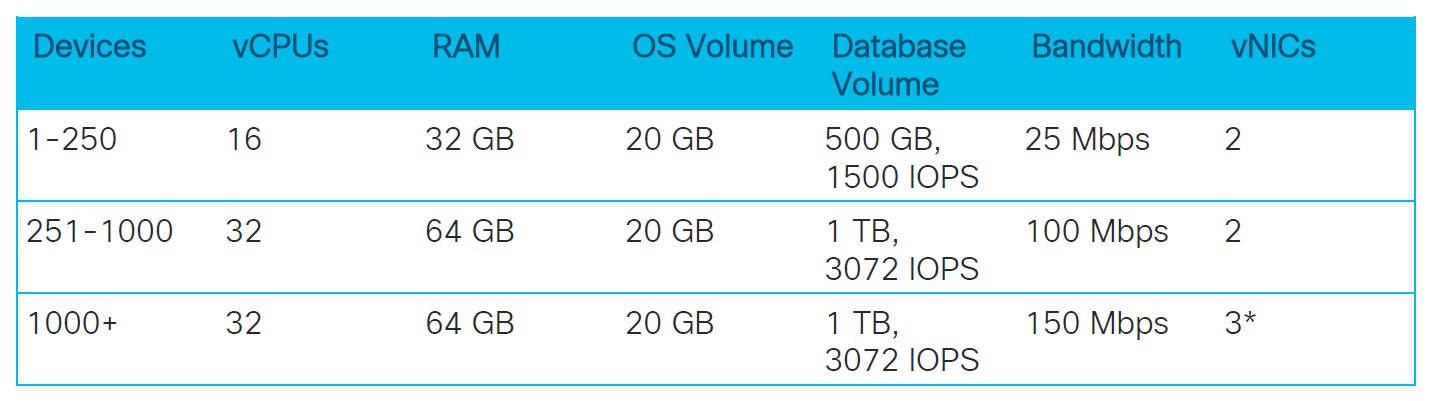

منابع مورد نیاز نسبت به تعداد WAN Edge Device
